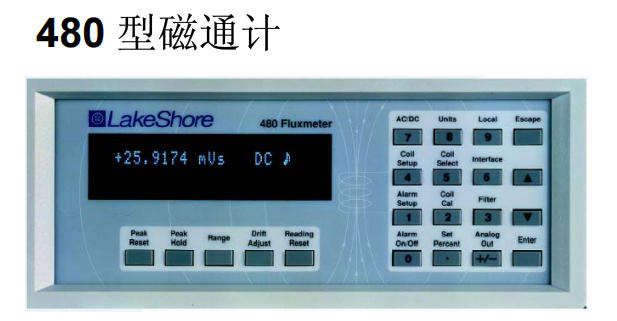

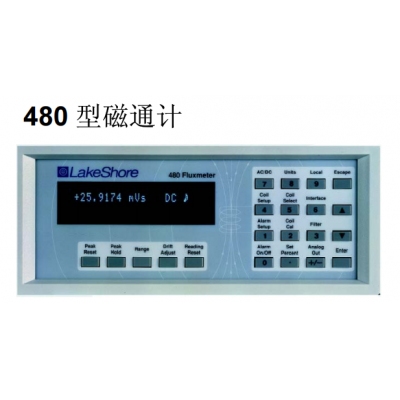

480 型磁通计
z
5¾位直流分辨率
z
自动漂移补偿
z
快速峰值锁定
z
交流频率响应到 50Hz
z
IEEE-488 及串行接口
z
可同时储存 10 个以上线圈的参数
材料分析
480 磁通计的高分辨率和低漂移特性决定其在分
析测量中的地位。低背景噪音增强了 480 的分辨
率，可设置的滤波器有助于读数的稳定性。自动和
手动漂移调整方式优化了积分器的低漂移特性。
IEEE-488 接口和计算机串口，使 480 磁通计可自
动进行数据采集。
AC 磁场
感应线圈对交流磁场是敏感的，但是很多传统的积
分磁通计是不能测量交流磁场。480 型磁通计具有
交流测量模式，使用一个简单的感应线圈，可以测
量频率范围很宽的磁场。使用时磁场体积被限制在
和线圈体积一样大的范围中，这是一种廉价的、低
漂移的测量交流磁场的方法。
漂移调整
模拟积分器漂移的调整或调零十分耗时，这是使用
这类设备的唯一的一个不方便的地方。LakeShore
对此作了改进，480 内部有一个漂移计算，在仪器
和线圈不使用时可以连续调整漂移。当你进行精确
低漂移测量时，它已经准备好了。这种调整对磁通
积分运算无影响。手动漂移调整也是可以的。
产品介绍
480 型磁通门计是一种先进的磁性测量工具，主
要应用于工业和测量系统，它可以测量总体磁通
量，从而得到磁通密度和磁场强度的值。480 型
磁通门在充磁机中、手动和自动磁体检测和分类
中、磁滞回线测量系统中都是十分有价值的部
件。480 型磁通门计与大多数感应线圈和夹具都
是兼容的。
手动磁体检测
明亮的显示屏和快速的更新率使 480 型磁通门
计非常适合应用在手动磁体的分类和测试中。设
备的低漂移特性，减少调整时间，提高了生产力。
远程终端允许使用脚踏开关进行读数复位的工
作，以保持同时双手能够进行工作。通过设定的
报警功能，仪器可以发警报声音或者输出继电器
信号，同时屏幕显示 Pass/Fail。
自动磁体检测
在自动测量中，时间就是金钱，480 有很多功能
可以提高生产能力。此设备具有快速的更新率和
稳定时间，能够很快从读数复位开始另一个读数
循环。480 的大部分功能都通过 IEEE-488 和串
行接口控制，继电器和模拟输出使 480 可以在不
使用计算机接口的情况下自动操作。
充磁
充磁过程对于相关的电子设备都有独特的要求。
480 型磁通计可以跟踪快速变化的磁化脉冲，快
速寻找峰位。无论是正峰值还是负峰值，均可从
同一脉冲中找出。在充磁过程中，480 具有高电
压输入保护功能。480 型磁通计

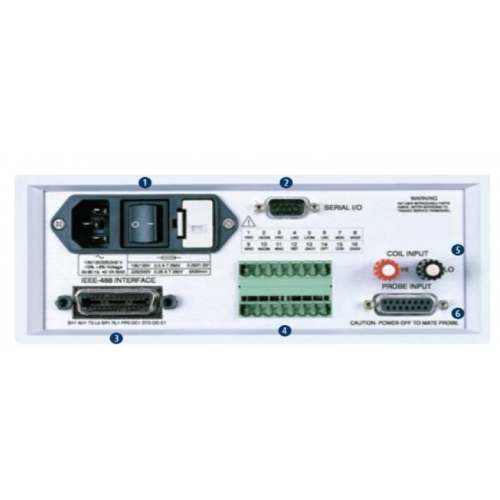

480 磁通计后面板
1 电源输入接口
2 I/O 串口
3 IEEE-488 接口
4 终端模块
（延迟和模拟信号）
5 用户线圈输入
6 Lake Shore 探头输入
FH 系列亥母霍兹线圈
Lake Shore 公司的线圈既可以与 480 配合使用，也可
以与其它厂家生产的磁通计配合使用。当与 480 磁通
计配合使用时，校准数据自动被调用，这些探头和线
圈的精度在厂家采用相关标准被标定过。这些标准是
源于一些国际的物理标准的。线圈常数是在通电线圈
产生的磁场基础之上被测量出来的。
亥母霍兹线圈和感应线圈
用户自己饶制的线圈和探头或其它制造商生产的线
圈和探头都可以很方便的与 480 磁通计配合使用。在
480 磁通计中，用户最多可以储存 10 个线圈数据，
可以很快速的进行调用。为了方便起见，Lake Shore
公司也提供几种感应线圈和探头。他们在工厂进行了
进度和互换性标定，标定的数据储存在线圈连接器
中，这样用户就不需要进行输入了。另外，厂家还可
以根据用户的需要定做特殊的探头和线圈。
显示
480 磁通计具有双排 20 位真空荧光显示。在正
常操作下，屏幕用来现实磁场读数和其它一些
功能的结果（最大、最小值、相对读数）。在进
行一起参数设定时，屏幕用来显示提示信息和
反馈操作结果。同时，操作者还可以控制屏幕
的亮度。
下面是三个不同的屏幕显示：
正常读数：默认模式下，显示 DC 磁通量的读
数
DC 正负峰值开：现实 DC 磁通量的正负峰值
报警：当被测量磁场在用户设置的报警区间内
或外时，报警功能发出报警声音和报警提示
480 型磁通计
接口
IE-488.2 性能:SH1,AH1,T5,L4,SR1,RL1,PPO,DC1,DTO,CO,E1
串口：RS-232C,DA-9 接头，9600 波特率
外部复位类型：连接关闭
报警
数量：2
设置：高低点设置，内/外，可听见的
执行器：显示报警，哔哔声，继电器。
继电器
数量：3
接触：正常打开(NO),正常关闭(NC)，普通的(C)
接触速率：30VDC at 2A
操作：高低报警，第三个继电器取消报警，可以手动操作
接头：可分离的终端
模拟输出监视器
范围：在 Vs 范围内，±3V = ±FS
精度：读数的±1%±10mV(直流到 10kHz)
读数的±5%±10mV(10kHz 到 50kHz)
最小负载电阻：1kΩ
接头：可分离的终端
模拟输出修正
范围：用户可选
量程：±10V
分辨率：0.3mV
精度：±0.25mV
最小负载电阻：1kΩ
接头：可分离的终端
概述
环境温度：15℃-35℃，额定精度。5℃-40℃精度降低
电力要求：100,120,220,240VAC,+5%-10%,50Hz-60Hz,20W
规格： 217mm×90mm×317mm
重量：3kg
认证：CE 认证
480 磁通计的技术规格
测量
输入通道数：1
输入类型：2 条引线，地为参照
输入电阻：100kΩ 或 10kΩ
最大输入工作电压：60V
绝对最大输入工作电压：100V；警告：60V-100V 的电压不会
损伤设备，但可能破坏其他设备或伤人。
刷新率：每秒 5 次，IEEE-488 每秒 30 次
直流
直流分辨率：53
/4位
直流积分器电容：名义上 1µF
直流输入电阻：100KΩ，10KΩ
直流范围：300mVs, 30mVs, 30mVs, 3mVs,
直流分辨率：0.001mVs, 0.005mVs, 0.0005mVs, 0.005mVs,
直流精度：复位：±10µsV±漂移；获得：读数的±0.25%
直流最小 dФ/dt：20µVs/分钟
直流最大 dФ/dt：60Vs/秒
直流积分器漂移：±1uVs/分钟；在 300mVs 档：0.0004%FS/
分钟(100kΩ 输入电阻，温度不变)
直流峰值
直流峰值分辨率：43
/4位
直流峰值积分器电容：名义上 1µF
直流峰值输入电阻：100kΩ 10kΩ
直流峰值范围：300 mVs,30mVs,30mVs,3mVs
直流峰值分辨率：0.01mVs,0.001mVs,0.001mVs,0.001mVs
直流峰值最小读数：0.05mVs,0.005mVs,0.005mVs
直流峰值精度复位：±100µVs±漂移；获得：读数的±5%
直流峰值最大 dF/dt：60Vs/秒
直流峰值刷新率：减小到1
/4
交流
交流分辨率：43/4位（在 30µVs范围，减小到 33/4）
交流积分器电容：名义上 0.1µF
交流输入电阻：100kΩ
交流范围：30mVs,3mVs,300µVs,30µVs
交流分辨率：0.001mVs,0.0001mVs,0.01μVs,0.01µVs
交流最小读数：3.000mVs,0.3000mVs,30.00µVs,3.00µVs
交流频率响应：2Hz-50kHz
交流精度：复位：读数的±1%±10µVs(10Hz-10kHz)
获得：读数的±5%±10µVs(2Hz-50kHz)
交流积分器漂移：NA
交流峰值
交流峰值分辨率：33/4位
交流峰值积分器电容：名义上 0.1µF
交流峰值输入电阻：100kΩ
交流峰值范围：30mVs,3mVs,300µVs
交流峰值分辨率：0.01mVs,0.001mVs,1µVs
交流最小读数：0.01mVs,0.001mVs,5µVs
交流峰值精度：复位：读数的±5%±10µVs(10Hz-10kHz)
获得：读数的±10%±10µVs(2Hz-50kHz)
交流峰值刷新率：减小到1
/4
前面板
显示类型：双排荧光 20 字符显示器
显示分辨率：53/4位
显示器刷新率：5 次/秒
显示单位：Vs, MxN, WbN, VsФ, MxФ, WbФ, Wbcm, A, %
单位乘法器：p,n,µ,m,k,M,G
信号器：AC 交流输入信号
DC 直流输入信号
ΛV 正负值
R 远程操作
♪ 报警
键盘：21 个全行程键
订货信息
设备
480磁通计
设备配件
106-739* 终端匹配接头（8 pin, 2 个）
MAN-480* 480 使用手册
探头和线圈（需另外订购）
FNT-6R04-100 探头（100cm2
）
FNT-5P04-30 探头（30cm2
）
FH-2.5 氦姆赫兹线圈（2.5”直径）
FH-6 氦姆赫兹线圈（6”直径）
FH-12 氦姆赫兹线圈（12”直径）
FCBL-6 与 PROM 通讯的用户编程电缆
客户的探头/线圈/夹具
(更多相关信息请向 LakeShore 咨询
