主要性能指标：

波长 1310nm±20nm 1550nm±20nm 动态 34dB 33dB 衰减盲区 < 20m 事件盲区 < 3.5m 最大测试距离 150km 测距精度 ±0.5m±（量程×0.03％） 显示器 6.4吋彩色TFT显示屏 电池工作时间 >6小时

应用界面：

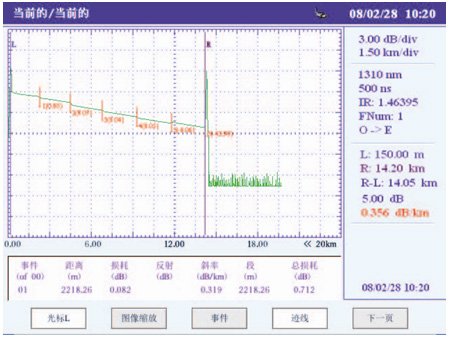

图一 测量结果全景图

界面风格简易直观，测量参数一目了然。操作简捷方便，一键触发即能准确快速地完成所选量程范围内光纤的特性测试，并自动判断事件点的位置给出相应的标识。传统的双游标控制功能，指示光纤上任意两点间的衰减特性。

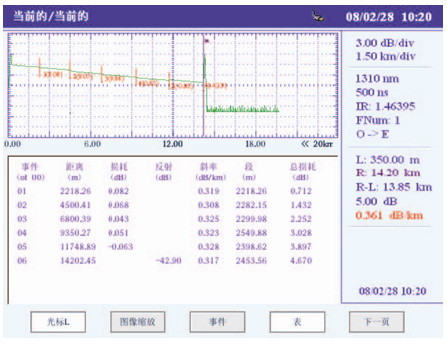

图二 事件列表

以列表的形式将测量得到的事件点的详细信息显示于主界面。简捷、直观，方便用户查找观察故障点的确切位置。事件相关信息包括：事件号、类型、事件点所处的位置、事件点的自身损耗值、反射、事件点间的斜率、段信息、事件点处的总损耗。

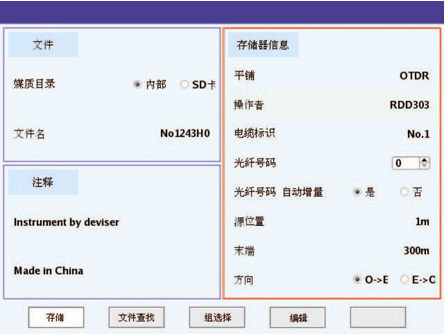

图三、文件存储功能界面

内部存储器可存储1000条测量曲线和事件相关信息及其相关的注释信息，支持最大1G容量的SD卡存储功能，支持USB接口存储导出功能，也可通过toolbox将测量曲线导入PC机进行显示、分析处理。

图四 设置功能界面

提供了所有与测量相关参数、事件门限参数及系统参数的设置选项，设计人性化，类似window的界面操作风格，符合用户的使用习惯。

图五 Workbench仿真PC机的数据处理软件

该软件一方面提供了类似于DS3620 toolbox中的所有的PC机数据处理功能，操作界面与DS3633本机界面风格相同，用户使用方便快捷。另外新增加了远端网络数据控制功能，即可通过互联网来控制客户端的仪器，并可提取仪器内部相关数据信息，易于数据对比、仪器维护。

DS3633是2008年最新推出的一款多用途、高性能便携式OTDR，采用全新设计理念、全新外观与全新电路设计，使得DS3633成为工程级OTDR中的佼佼者。
主要特点：
﹡高速信号处理，使测量时间更短
﹡智能化电路，使盲区更小、动态更大
﹡全新外观设计，更舒适、更直观、更时尚
﹡强大的软件分析功能，使用更简单，结果更精确
﹡独具特色的远程控制，数据实现共享
﹡USB/LAN接口，与PC联机通讯更加灵活
﹡广播电视系统工程安装、维护、验证
﹡电信系统工程维护
﹡科研教学
